Descripción del producto:

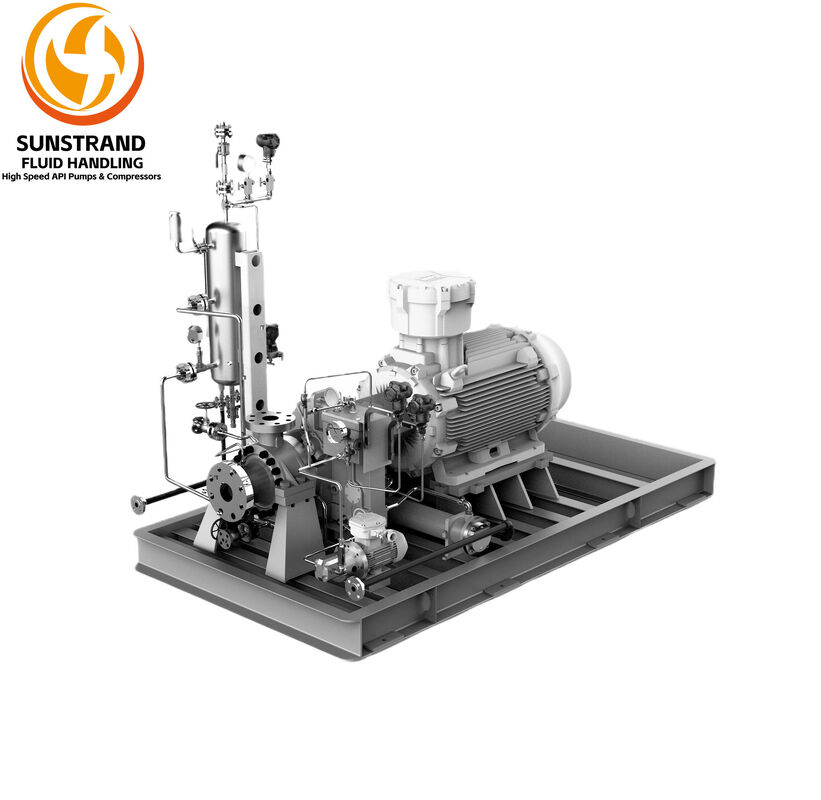

Las series de bombas SFH-W son de tipo voladizo, bombas de alta velocidad montadas horizontalmente, compuestas principalmente por motorreductor, cuerpo de la bomba, sistema de lubricación y placa base. Son estables, confiables, de tamaño compacto, fáciles de mantener y tienen una larga vida útil. Las series de bombas GSB-W5/79 están equipadas con estabilizadores de reflujo, que mejoran el rendimiento de la bomba en la sección de bajo flujo y amplían los rangos de regulación de flujo. El sistema de eje de alta velocidad está equipado con cojinetes de almohadilla de película bidireccionales avanzados para garantizar el funcionamiento prolongado de las bombas bajo una presión de succión de hasta 10.0 MPa

Características:

• Nombre del producto: Bomba de alta velocidad horizontal SFH-W5
• Velocidad: Hasta 5500^16600Rpm
• Altura: Hasta 2500 M
• Potencia del motor: Hasta 400KW
• Material: Hierro fundido, acero inoxidable, acero dúplex
• Rango de presión: Hasta 25 bar

Bombas centrífugas de alta velocidad, compresores centrífugos de alta velocidad, compresores centrífugos de alta velocidad

Parámetros técnicos:

 Envolventes de rendimiento de la bomba de alta velocidad horizontal SFH-W

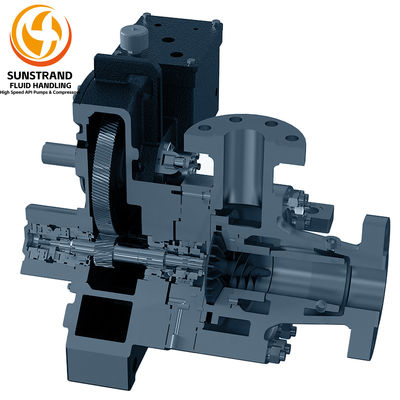

Caja de cambios de alto rendimiento:

La carcasa de la caja de cambios y el eje de engranajes son los componentes clave de una bomba. Por lo tanto, los procesos de tratamiento térmico son complejos, y la precisión del mecanizado y las tolerancias de ajuste son estrictas. A través de años de esfuerzos, se establece un conjunto de procesos de fabricación completos y probados en el tiempo. Bajo tales regulaciones, la composición química y el tratamiento térmico de las fundiciones se controlan estrictamente, se llevan a cabo múltiples tratamientos de estabilización después del mecanizado inicial de las cajas de cambios para garantizar una alta resistencia y estabilidad para tales: y cada pieza terminada se prueba, registra y archiva estrictamente para su trazabilidad.

Cojinetes de diario de alto rendimiento:

Múltiples series de cojinetes de diario de desarrollo propio se pueden combinar de forma flexible para satisfacer diferentes aplicaciones. El desarrollo exitoso de cojinetes axiales, radiales y de almohadilla basculante, adecuados para trabajar bajo alta presión de succión y condiciones de carga pesada, mejora en gran medida la estabilidad y confiabilidad de las bombas de alta velocidad y amplía su campo de aplicaciones

Optimización de la sección de fluidos:

El inducctor, el impulsor, el difusor y la carcasa de la bomba, que son los componentes principales de la sección de fluidos, se optimizan con la ayuda del software CFD

Embalaje y envío:

Embalaje del producto:

• Una bomba de alta velocidad horizontal SFH-W5
• Manual del usuario e instrucciones de instalación
• Instrucciones de seguridad y advertencias

Envío:

• Se envía en un plazo de 6 meses
• Peso del envío: 75 kg
• Dimensiones de envío: 120*80*100cm (dependiendo de cada bomba)
• Transportista: UPS o FedEx o Cargo
• Opciones de envío: Estándar o urgente

 Servicio

El servicio postventa es realizado por técnicos bien capacitados y cualificados, capaces de gestionar rápidamente cualquier problema técnico incurrido durante la instalación, la puesta en marcha y la producción. Amplio inventario de piezas de repuesto y entrega rápida disponibles debido a nuestro concepto de diseño modular

Instalaciones de prueba

Instalaciones profesionales de prueba de compresores, equipadas con sistemas de adquisición de datos de alta velocidad y alta precisión, realizan pruebas de rendimiento y funcionamiento. Los sistemas principales incluyen: 1) sistema de prueba de bomba; 2) sistema de prueba de cojinetes de alta velocidad: 3) sistema de prueba de bomba de aceite lubricante integral; 4) sistema de prueba dinámica del rotor; y 5) sistema de prueba de rendimiento del turbo. Cada bomba entregada se sometió a pruebas de rendimiento y funcionamiento antes del envío para garantizar un funcionamiento sin problemas en el sitio. Tres bancos de prueba de bombas operan de forma independiente, cada uno con una potencia de 355KW, 1100KW y 4000KW. Cada uno de estos sistemas funciona en un circuito cerrado, con un sistema de refrigeración por circulación para evitar el aumento de temperatura durante las pruebas, lo que puede afectar el proceso de prueba y la precisión de la medición. Estándar aplicado:. La incertidumbre de la prueba de energía de la bomba es mejor que el grado 1.
