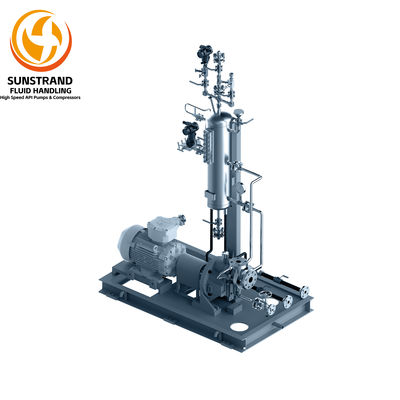

SFH-W1 bomba de alta velocidad de sol horizontal de 37 kW potencia máxima del motor

Descripción del Producto:

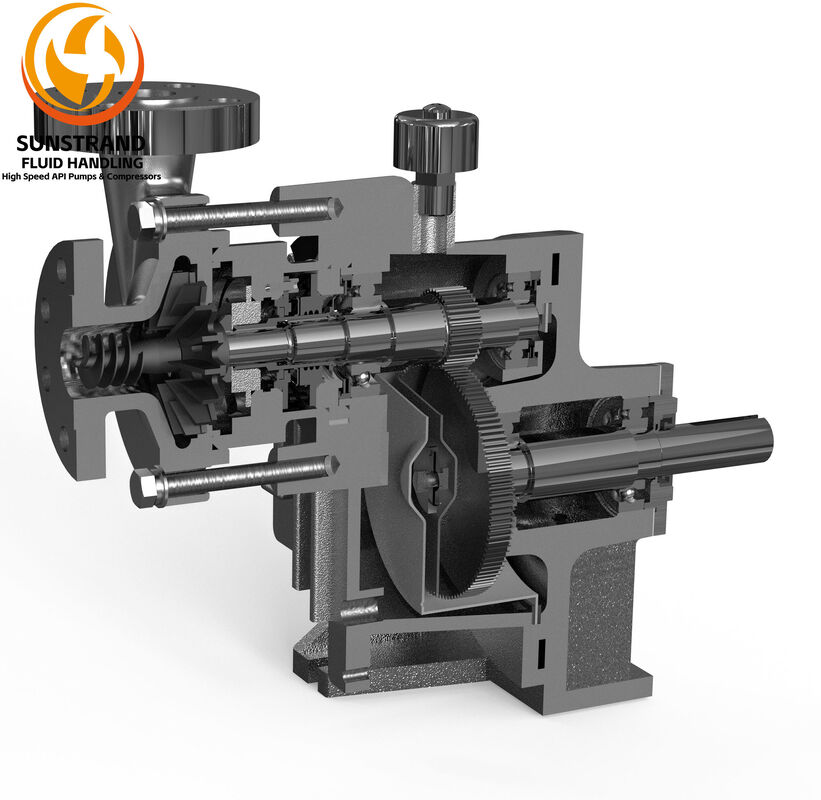

Las bombas de la serie SFH-W son de tipo en voladizo, montadas horizontalmente, de alta velocidad, compuestas principalmente por caja de engranajes del motor, cuerpo de la bomba, sistema de lubricación y base. Son estables, fiables, de tamaño compacto, fáciles de mantener y tienen una larga vida útil. Las bombas de la serie GSB-W5/79 están equipadas con estabilizadores de reflujo, que mejoran el rendimiento de la bomba en la sección baja y amplían los rangos de regulación baja. El sistema de eje de alta velocidad está equipado con cojinetes avanzados de almohadilla inclinada bidireccional para garantizar el funcionamiento a largo plazo de las bombas bajo presión de succión de hasta 10.0 MPa

Características:

• Nombre del Producto: Bomba Horizontal de Alta Velocidad SFH-W1
• Velocidad: Hasta 6100^14400 RPM
• Altura: Hasta 650 M
• Potencia del Motor: Hasta 37KW
• Material: Hierro Fundido, Acero Inoxidable, Acero Dúplex
• Rango de Presión: Hasta 20 Bar

Bombas Centrífugas de Alta Velocidad, Compresores Centrífugos de Alta Velocidad, Compresores Centrífugos de Alta Velocidad

Parámetros Técnicos:

 Envolventes de Rendimiento de la Bomba Horizontal de Alta Velocidad SFH-W

Caja de Engranajes de Alto Rendimiento:

La carcasa de la caja de engranajes y el eje del engranaje son los componentes clave de una bomba. Por ello, los procesos de tratamiento térmico son complejos y la precisión del mecanizado y las tolerancias de ajuste son estrictas. Tras años de esfuerzos, se ha establecido un conjunto de procesos de fabricación completos y probados en el tiempo. Bajo estas regulaciones, la composición química y el tratamiento térmico de las fundiciones se controlan estrictamente, se realizan múltiples tratamientos de estabilización después del mecanizado inicial de las cajas de engranajes para garantizar una alta resistencia y estabilidad para las mismas, y cada pieza terminada se prueba, registra y archiva estrictamente para su trazabilidad.

Cojinetes de Diapositiva de Alto Rendimiento:

Se pueden combinar de forma flexible múltiples series de cojinetes de diapositiva de desarrollo propio para satisfacer diferentes aplicaciones. El desarrollo exitoso de cojinetes axiales, radiales y de almohadilla inclinada, adecuados para trabajar bajo alta presión de succión y condiciones de carga pesada, mejora en gran medida la estabilidad y fiabilidad de las bombas de alta velocidad y amplía su campo de aplicaciones.

Optimización de la Sección de Fluidos:

El inducido, el impulsor, el difusor y la carcasa de la bomba, que son los componentes principales de la sección de fluidos, se optimizan con la ayuda de software CFD.

Embalaje y Envío:

Embalaje del Producto:

• Una Bomba Horizontal de Alta Velocidad SFH-W1
• Manual de usuario e instrucciones de instalación
• Instrucciones y advertencias de seguridad

Envío:

• Se envía en 6 meses
• Peso del envío: 75 kg
• Dimensiones del envío: 120*80*100 cm (depende de cada bomba)
• Transportista: UPS o FedEx o Cargo
• Opciones de envío: Estándar o exprés

 Servicio

El servicio postventa es realizado por técnicos bien capacitados y cualificados, capaces de manejar rápidamente cualquier problema técnico que surja durante la instalación, puesta en marcha y producción. Se dispone de un amplio inventario de repuestos y entrega rápida gracias a nuestro concepto de diseño modular.

Instalaciones de Prueba

Instalaciones profesionales de prueba de compresores, equipadas con sistemas de adquisición de datos de alta velocidad y alta precisión, realizan pruebas de rendimiento y funcionamiento. Los principales sistemas incluyen: 1) sistema de prueba de bombas; 2) sistema de prueba de cojinetes de alta velocidad; 3) sistema de prueba de bomba de aceite lubricante integral; 4) sistema de prueba de dinámica del rotor; y 5) sistema de prueba de rendimiento de turbocompresores. Cada bomba entregada se sometió a pruebas de rendimiento y funcionamiento antes del envío para garantizar un funcionamiento sin problemas en el sitio. Tres bancos de prueba de bombas operan de forma independiente, cada uno con una potencia de 355KW, 1100KW y 4000KW. Cada sistema funciona en un bucle cerrado, con un sistema de refrigeración circulante para evitar el aumento de temperatura durante las pruebas, lo que podría afectar al proceso de prueba y a la precisión de la medición. Norma aplicada: . La incertidumbre de la prueba de energía de la bomba es mejor que el grado 1.
